1.新产品培训会:2014年2月19日——21日,在昆山技术中心举办了为期三天的新产品知识培训会。此次培训会议我们有幸请到海克斯康三坐标产品负责人为我们做新产品知识讲解报告。会议参会人员主要是公司各区域负责人,培训产品是针对本年推出的新产品,包括海克斯康三坐标4.5.4 SF,ROMER绝对关节臂等产品。

2.网上商城:淘宝网店重新开张,英国Renishaw测针新品上市,优惠多多,欢迎选购!

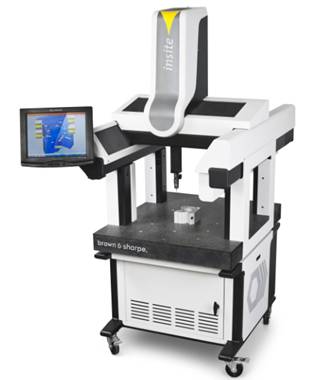

1.Sheffield 454SF 车间型三坐标特点
2.CMM温度传感器作用浅析
3.员工风采---Tobey

一、结构特点
1.固定桥架式结构使得运动部件质量降低到了极限,也实现了运动部件的最小惯性。保证了机器的动态稳定性。
2.独特的机身构造,使得机身具有优异的吸震性和热稳定性。
二、抗震系统
1.吸震材料以优质丁腈橡胶制造,阻尼适宜,耐油性好,应用范围广泛,形状结构合理,以剪切受力为主,固有频率底,多层使用,则固有频率更低,便于裁切,以适就不同荷载需要,提高抵抗水平震动的能力,对消极隔震效果良好,对冲击机械的减震效果更佳。
2.机器跟底柜之间采用高性能隔震垫, 3点抗震,有效隔绝外部振动对机器本体的影响,保证机器稳定性和精度。
3.在机器移动的过程中,有效吸收地面不平引起的横向和纵向的冲击,从而保证整机的系统稳定性和精度。
4.水平支撑脚垫外部为超高分子量聚乙烯一次注塑成型,内部填充丁腈橡胶,这种设计支撑脚垫坚固耐用,另外具有缓存吸振的作用。
三、驱动和传动系统
1.AMACOIL无线螺杆传动:
a) 传送噪音小
b) 具有很好的过载保护能力metro1
c) 极大程度的避免回程间隙
d) 免去了繁琐的日常维护
2.联轴器:
a) 一体成型的金属弹性体。
b) 零回转间隙、可同步运转。
c) 弹性作用补偿径向、角向和轴向偏差。
d) 高扭矩刚性和卓越的灵敏度;
e) 顺时针和逆时针回转特性完全相同。
f) 免维护、抗油和耐腐蚀性。
g) 良好的弹性对设备起到良好的保护作用。
3.日本IKO高精度直线滚珠导轨:
a) 省去全套压缩空气设备及气动控 制组件,减少设备故障概率。
b) 刚性较好,承载能力强。
c) 免去日常维护包养
四、定位系统
1.高精度海德汉光栅尺
2.倒置安装方式,防止灰尘落在光栅表面
五、防污染系统
1.全封闭风琴式外罩,内部构件不会直接外露,防油污
2.倾斜式设计的风琴式外罩,有效减少单位面积的落尘量。
六、移动式底座
1.计算机、及附件被放在下面标配的底柜里,滚轮方便测量机的移动。

  三坐标测量机作为精密测量设备,对测量室的温湿度环境有特别严格的要求,因为温湿度环境会对测量精度以及测量机正常运转和使用寿命有很大的影响。
  测量机湿度要求根据机型的不同而有所不同,一般在30%-80%之间。湿度过高,测量机金属零件容易生锈;湿度过低,容易产生静电,击穿电子元器件导致电路板损坏。
测量机温度要求的基准温度为20℃,不同机型对环境温度要求也不太一样,一般要求在20℃±2℃范围以内。其中我们特别要关注温度梯度这个概念,包括时间梯度和空间梯度。这些因素会对测量精度以及测量机的正常运转造成很大的影响。
  温度的时间梯度为温度随着时间的变化所变化的幅度。温度的空间梯度为温度随着每立方米空间的移动温度的变化幅度。目前市场上的三坐标测量机多没有温度传感器的装置,而我们的SF机型,Pioneer机型,D8-III机型机器自身均带有温度传感器。这样就能够及时对温度梯度变化进行补偿。
  下面我们以SF机型为例进行温度传感器作用的简要说明:
  首先我们来了解一下SF机型具备的传感器数量,SF机型一共有7个传感器分别为X,Y,Z三轴各两个,以及一个工件温度传感器。我们可以通过PC-DMIS软件将温度传感器界面调出来以便查看当前机器传感器以及工件传感器侦测到的实时温度状况,如下图所示:

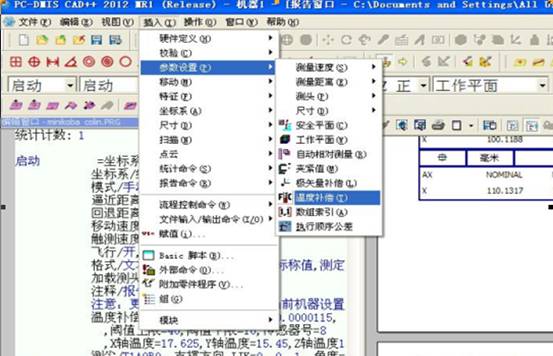

选择“插入”-“参数设置”-“温度补偿”
1

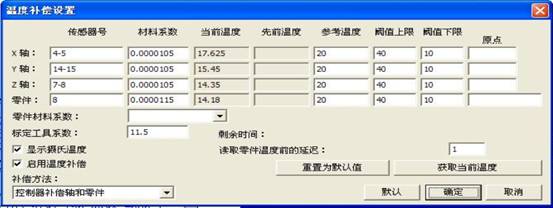

点选“温度补偿”后会出现下图窗口:
2
我们可以根据上图窗口获取X,Y,Z三轴以及工件传感器的温度。根据实际状况选择“零件材料系数”并输入“标定工具系数”再勾选“启用温度补偿”后将此指令插入程序最前端。

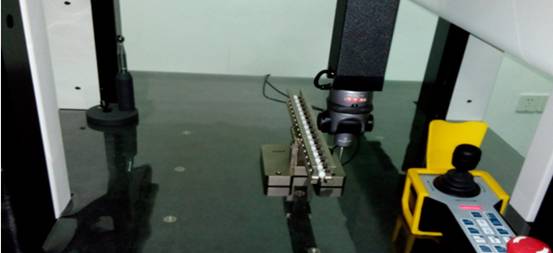

按照下图方式摆放KOBA步距规(标准件)进行测量机精度状况的确定,下图为Y轴的测量方位:
3

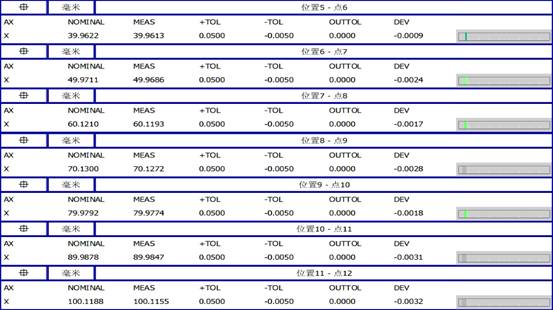

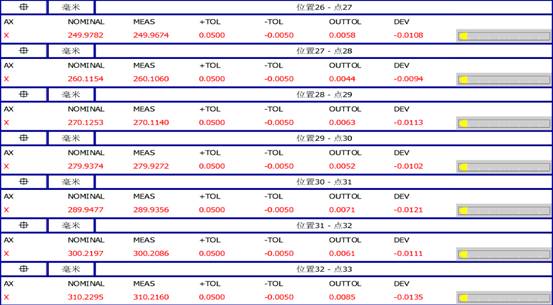

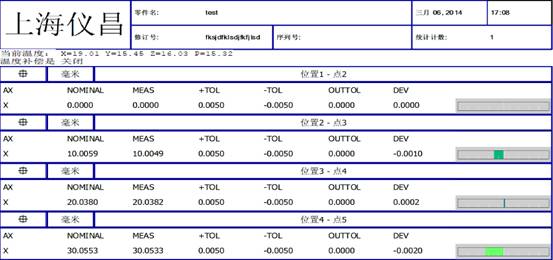

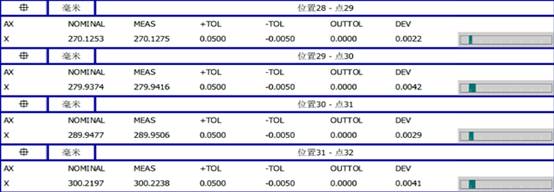

测量室温度恒定,步距规直接进行测量不启动温度传感器的测量数据如下图所示:
4
5
6

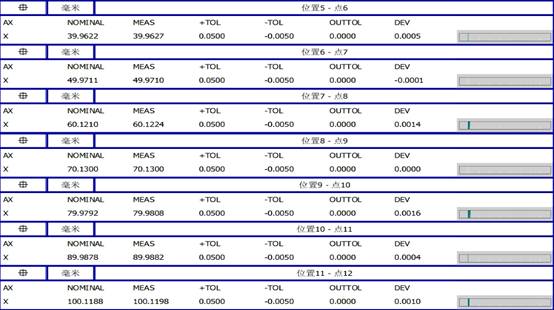

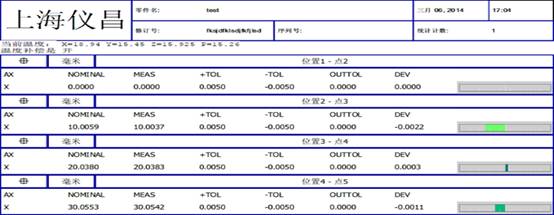

同样的程序启动温度传感器再测量一遍的结果为下图所示:
7
8
9
  从以上数据可以看出,当测量长度超过100mm时,偏差开始逐步变大,到300mm长度时基本有10μm的偏差。对于我们以高精密为主要特点的测量机来说,这样的偏差远远超出了我们的要求范围,是无法接受的。但是通过我们测量机自带的温度传感器以及与之相关的补偿单元,可以完美的将温度变化所产生的误差补偿回来,事先实时精准测量。
