ATOM是一款全新非接触式的增量式直线光栅和圆光栅系统，它采用了独特的创新设计，将微型化与优异的抗污能力、信号稳定性和可靠性完美结合。这一结合在市场中是独树一帜的，代表了微型光栅性能和可靠性的重大进步。

ATOM最小尺寸可达6.8 mm x 20.5 mm x 12.7 mm，是世界上第一款采用光学滤波系统及自动增益控制 (AGC) 和自动偏置控制 (AOC) 的微型光栅。获得市场公认的雷尼绍TONiC™增量式光栅系列就采用了这种先进技术，在信号稳定性和抗污能力方面均达到优异水平。

ATOM读数头可提供各种型号，具有一流的精度、超低的电子细分误差 (SDE)、极低的抖动、极高的信号稳定性和长期可靠性等优点，计量性能首屈一指。ATOM的工作速度可达20 m/s（在17 mm码盘上为29,000 RPM），分辨率达1 nm（在108 mm码盘上为0.004角秒），可提供不锈钢及玻璃材质的直线栅尺和圆光栅。读数头还包含方便其进行快速安装的LED安装指示灯，以及可实现快速优化的自动校准程序。

全新ATOM™增量式光栅使先进的光学系统实现微型化

ATOM是一款全新非接触式的增量式光栅系统，采用独特的创新设计，将微型化与高耐用性和优异的计量性能完美结合。它具有一流的精度、超低的电子细分误差 (SDE)、极低的抖动、极高的信号稳定性和长期可靠性等优点。其工作速度可达20 m/s（在17 mm码盘上为29,000 RPM），分辨率达1 nm（在108 mm码盘上为0.004角秒），可提供不锈钢及玻璃材质的直线栅尺和圆光栅。读数头还包含方便其进行快速安装的LED安装指示灯，以及可实现快速优化的自动校准程序。

与所有雷尼绍光栅一样，ATOM按照最高标准设计，可满足最严格的客户要求。ATOM微型读数头提供高柔性线缆和柔性印刷电路 (FPC) 排线两种输出选项，有20 µm和40 µm栅距的栅尺可供选择，最小尺寸可达6.8 mm x 12.7 mm x 20.5 mm。ATOM微型读数头适合以下对空间大小有严格限定的应用，包括：激光扫描、精密微型平台、半导体、医疗应用、DDR电机、显微镜和科研领域。

ATOM读数头是全球最小的使用光学滤波系统的读数头。深获市场公认的雷尼绍全系列增量式光栅均采用了这种先进技术，可提供更好的信号稳定性和优异的抗污能力，同时消除栅尺波动误差。

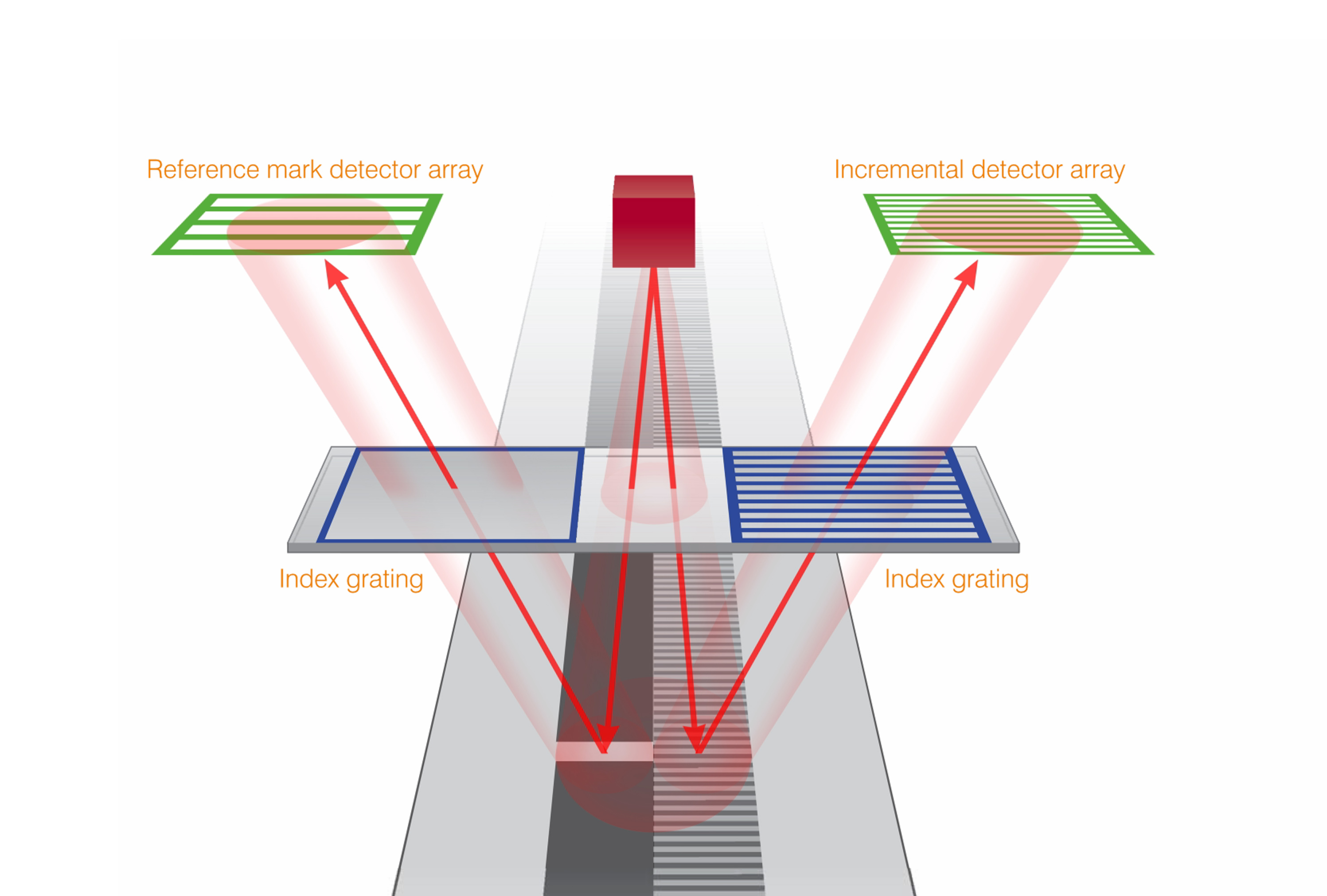

雷尼绍独有的光学滤波系统使其光栅不同于市场上的其他产品：一个红外 (IR) 发光二极管照射直线栅尺或圆光栅，这类栅尺或圆光栅是一种栅距为20 µm或40 µm的平面反射朗奇（幅值）光栅。光束在反射后发生衍射并通过一个指示光栅，照射到光电探测器上。

系统设计原理应用了Talbot-Lau效应以及透镜系统的阿贝 (Abbe) 理论。栅尺的衍射图样经过指示光栅的滤波，可以在光电探测器上生成完美的正弦波形。光电探测器被分成若干段，以有选择性地检测栅尺刻划周期的空间频率，并产生4个对称相位信号形式的光电流。这些光电流随后合并到一起，以便去除直流 (DC) 噪声部分并输出正交正弦和余弦信号。这一光学滤波系统的功效还取决于系统中各个光电组件之间的精密配合，目前光电探测器和发光二极管已由雷尼绍内部团队设计。

ATOM无与伦比的性能可从其光学系统的基础设计中找到答案。其他微型光栅制造商使用高质量衍射光栅，以便在光电探测器上生成清晰的条纹图形，而缺少了位于中间的指示光栅。这种方式最主要的缺点是，栅尺刻线的任何遮挡，例如栅尺污染或损坏，都会立刻反映在光电探测器上。

雷尼绍单独的指示光栅位于读数头内部，因而受到保护，它可增强条纹波形的谐波纯度，显著减少栅尺污染带来的不利影响。另一特性是波动误差的消除 — ATOM能够读取安裝在弯曲或高低不平的表面上的不锈钢钢带栅尺。单独的指示光栅的功能类似于一个物镜，这意味着栅尺可以倾斜而不会影响条纹在光电探测器上的位置，因此指示光栅在光学滤波系统中就像一个“节点”，能够消除相关的位置读取误差。然而在许多其他紧凑型光栅系统中，指示光栅同时也是栅尺，其作用类似于平面镜 — 因此栅尺波动会在光电探测器上产生干涉条纹，导致错误的位置读数。
